인라인/오프라인 초고속 복굴절 계측장비
KAMAKIRI Series
-
광학필름 등 빛이 투과되고 위상차가 낮은(λ/2) 재료의 내부 응력과 배향 구조를 실시간(동영상 가능)으로 계측할 수 있는 편광 고속도 카메라
-
CCD센서에 직선 편광자가 삽입 되어있어 회전형 편광판 불필요
-
초고속 편광 이미지 센서 탑재로 타사 장비 대비 1,000배 빠른 측정이 가능
-
기존 계측기의 측정으로는 표현이 어려웠던 다양한 물리적 양과 특성을 시각화 및 정량화가 가능
-
편광 계측에 필요한 휘도 정보를 10,000fps/sec(최대) 습득 가능
Product Family
KAMAKIRI Series

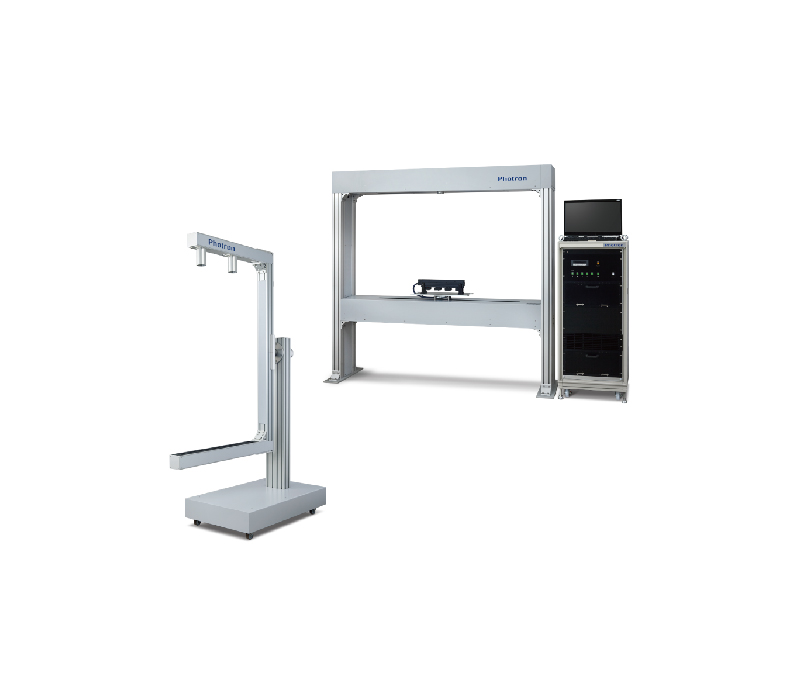

인라인형 시리즈
탁상형 시리즈
모델명
STS-LS
MEM-LS

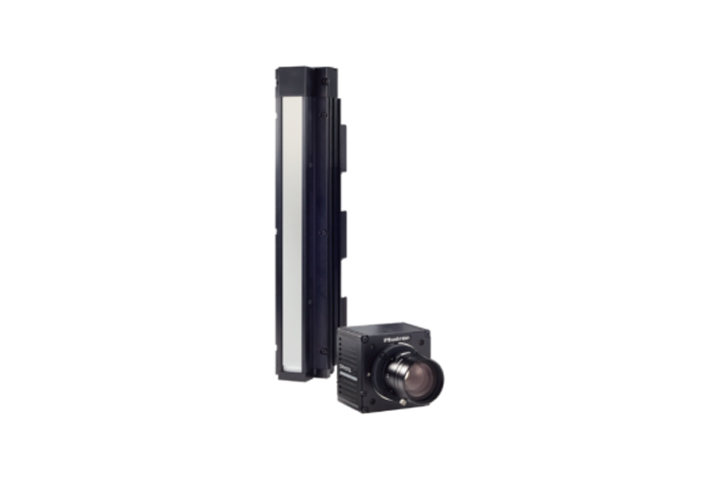

복굴절 계측 모듈

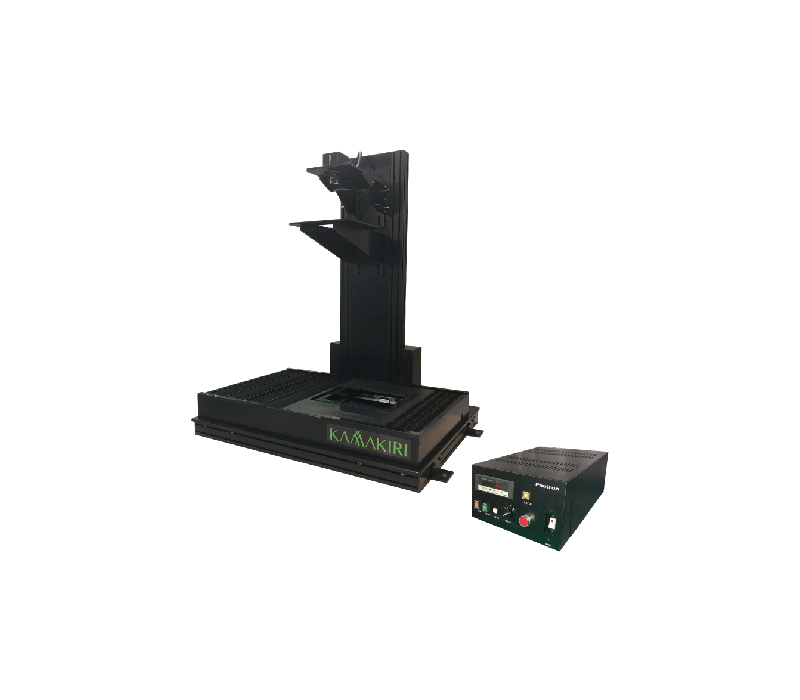

X-Stage
MEM-AS
WPA-KAMAKIRI
주요 도입 목적
전폭 전장 검사
생산 라인 평가
부분 검사
시제품 라인 평가
부분 검사
시제품 라인 평가
단말 검사
개발품 평가
개발품 평가
단말 검사
개발품 평가
시스템 특징
① 전면 검사
② 상세 데이터 분석
③ 전폭 라이브 모니터링
① 심플한 구성
② 라이브 모니터링
③ STS로 개조 가능
① 기존 설비 부착
② 라이브 모니터링
③ STS로 개조 가능
① 미세 무라 평가
② STS와 높은 호환성
③ STS로 개조 가능
① 동적 현상 측정
② 각종 시험기에 부착
③ STS로 개조 가능
① 고위상차 측정
② 고속 측정(약 1분)
③ 1만nm도 대응 가능
측정 항목
위상차 · 배향각
위상차 측정 Range
[nm]
0 ~ 260
0 ~ 3000
위상차 반복 정밀도
[nm]
<±1 ※ 1
배향각 측정 Range
[°]
0 ~ 180
배향각 반복 정밀도
[°]
<±1 ※ 2
표준 측정 중심 파장
[nm]
543 ※ 3
측정 Point 수
424
424 X 340
860 X 640
라인스캔 시
최대 측정 폭[nm]
약 600 ※ 4
-
대응 반송 속도
[m/min]
~30 ※ 5
-
소프트웨어
[일본어 / 영어 대응]
KAMAKIRI
Live Vierwer
KAMAKIRI 인라인 기본 소프트
KAMAKIRI
오프라인 기본 소프트
WPA-Viewer ※ 6
커스터마이징 실적
■ 5M 이상의 폭 필름용 시스템을 제공
■ 특징적인 복굴절 무라의 검출 알고리즘 개발
■ 카메라 1대로 2m 폭 필름 용 트래버스 시스템 제공
■ 밀리 오더의 복굴절 무라 검출 모드
■ 기록 저장 동작 반복에 의한 연속 기록
■ 대형 X-stage의 제작 실적 있음(1500mm 폭 필름을 1회에 스캔 가능)
■ 고객의 설비(연신기와 인장 시험기)에 전용 부착 기구 제공 가능
■ 고분자 구조와 결정 구조를 보기 위해, 현미경 부착
■ 1만nm를 넘는 높은 위상차를 측정 가능한 광학 옵션
