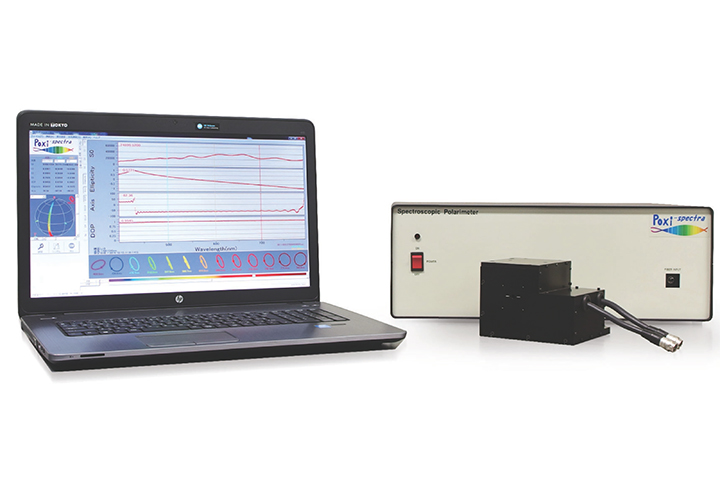

직선편광판 평가 분광 폴라리메터
Poxi-spectra™
-
100,000nm의 초 고위상차 재료 평가 최적화 분광 폴라리미터
-
염색 공정 이후 직선 편광판의 광학적 불균일(투과율, 직선 편광도 등)평가를 근 적외선~가시광선 영역에서 측정하여 편광판의 성능 평가 가능
-
점 타입 복굴절 계측기이며 면타입으로 측정하기 힘든 직선 편광판 등을 측정 가능
-
기존 계측기의 측정으로는 표현이 어려웠던 시각화 및 정량화 가능
-
편광 계측에 필요한 휘도 정보를 10,000fps/sec(최대) 습득 가능
- 측정 항목
-
-
스톡스 파라메터 S0, S1, S2, S3 (S1~S3은 규격화)
-
타원율(장단축비)
-
편광축
-
편광도(DOP, DOLP, DOCP)
-
소광비
-
- 결과 표시
-
-
그래프 표시(파장 V.S. 파라메터)
-
그래프 표시(반복 V.S. 파라메터)
-
푸앙카레구 표시
-
일러스트 표시
-
노광 과다, 부족 경고 표시
-
- 측정 기능
-
-
1회 측정
-
연속 측정
-
일시 정지 측정
-
자동 노광 시간 설정
-
- 측정 파장 범위
-
-
400~ 800nm
-
- 파장 분해능
-
-
< 2nm
-
- 파장 데이터 수
-
-
약 1500파장
-
- 최단 측정 시간
-
-
약 6초
-
- 고정도 측정 시간
-
-
> 20초
-
- 측정 정도*
-
-
< 2%
-
- 반복 정도*
-
-
0.005 @ 3σ(각 스톡스 파라메터)
-
- 편광축 기준 정도
-
-
±0.2도(측정기 헤드 저면 표시)
-

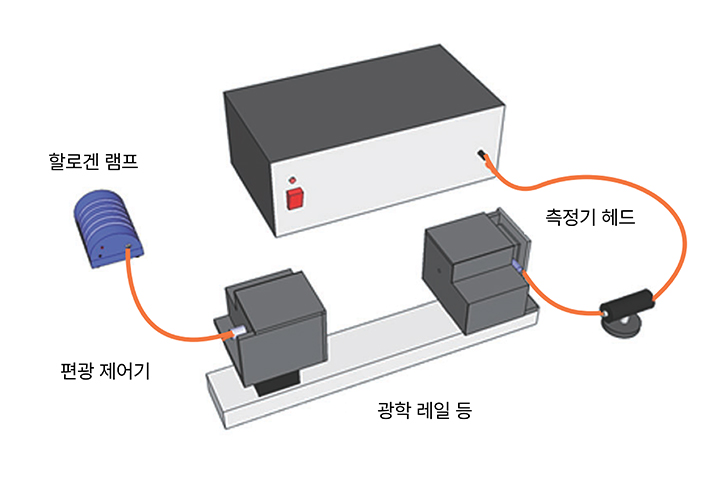

- 측정 원리
-
-
회전 위상자법, 2중 회전법
-
- 측정 원리
-
-
2종류의 스톡스 파라메터 측정에 의한 분석
-
- 측정 파장 분해능
-
-
스톡스 벡터 측정에 준함
-
- 측정 시간
-
-
최단 5초, 표준 45초 이상
-
- 위상차 측정 범위
-
-
0~λ/2nm
분석 기능으로 최대 10만nm
-
- Fastaxis측정 범위
-
-
±90도
-
- 반복 정도
-
-
λ/360nm이하(위상차)
-
