복굴절계측기ㅣWPA Series 제품 라인업 소개, 유리/렌즈/플라스틱/투명수지재료 품질 개선
유리·렌즈·플라스틱·투명수지재료
품질 개선 장비 WPA Series
유리, 렌즈, 플라스틱, 투명수지재료의 품질 개선을 위한 Photonic Lattice WPA Series 복굴절 계측기 라인업을 소개합니다.
WPA Series 제품 보기 →
이번 글에서 알 수 있는 것
WPA-300L, WPA-200-XL, WPA-200-L, WPA-200, WPA-200-MT, WPA-micro 6가지 모델을 정리합니다.
고위상차 측정, 고해상도 광학 무라 측정, 확대 평가, 자동 양·불 판정 기능을 확인합니다.
WPA Series 전용 소프트웨어의 빠른 검사, 자동 측정, 생산라인 활용 가능성을 소개합니다.
렌즈, 유리, 수지성형품, 필름, Wafer, 유기고분자 등 측정 소재와 활용 내용을 정리합니다.
Photonic Lattice WPA Series - 제품 라인업
Photonic Lattice(포토닉래티스) WPA Series는 투명한 물체의 위상차, 복굴절, 내부 응력의 간단·고속 측정을 통해 광학재료의 품질과 기능 향상에 기여하는 대표적인 복굴절 계측기입니다.
특히, WPA는 PA Series와 달리 큰 위상차와 투명한 수지 제품 측정에 최적화된 모델입니다.
넓은 범위의 경우 표준 유형
넓은 범위의 경우 초대형 유형
넓은 범위의 경우 큰 유형
넓은 범위의 경우 표준 유형
넓은 범위의 경우 작은 유형
넓은 범위의 경우 현미경 유형
Photonic Lattice WPA Series - 기기 특장점
측정 파장을 변경하는 것으로 표준 WPA 위상차 계측 영역을 넘는 고위상차 측정을 실현합니다. 파장 분산에 착안한 신 알고리즘으로 두껍고 복잡한 형상의 수지 성형품 측정 시 데이터 급변이 적고 재현성이 높은 측정이 가능합니다.

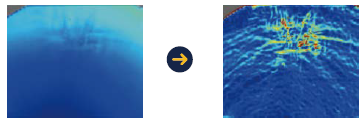

편광 이미지 센서 해상도 증가에 따라 판별이 어려운 무라를 계측·판정할 수 있으며, 필터를 이용해 국소적 변화 강조 및 노이즈 제거 등의 데이터 처리가 가능합니다.

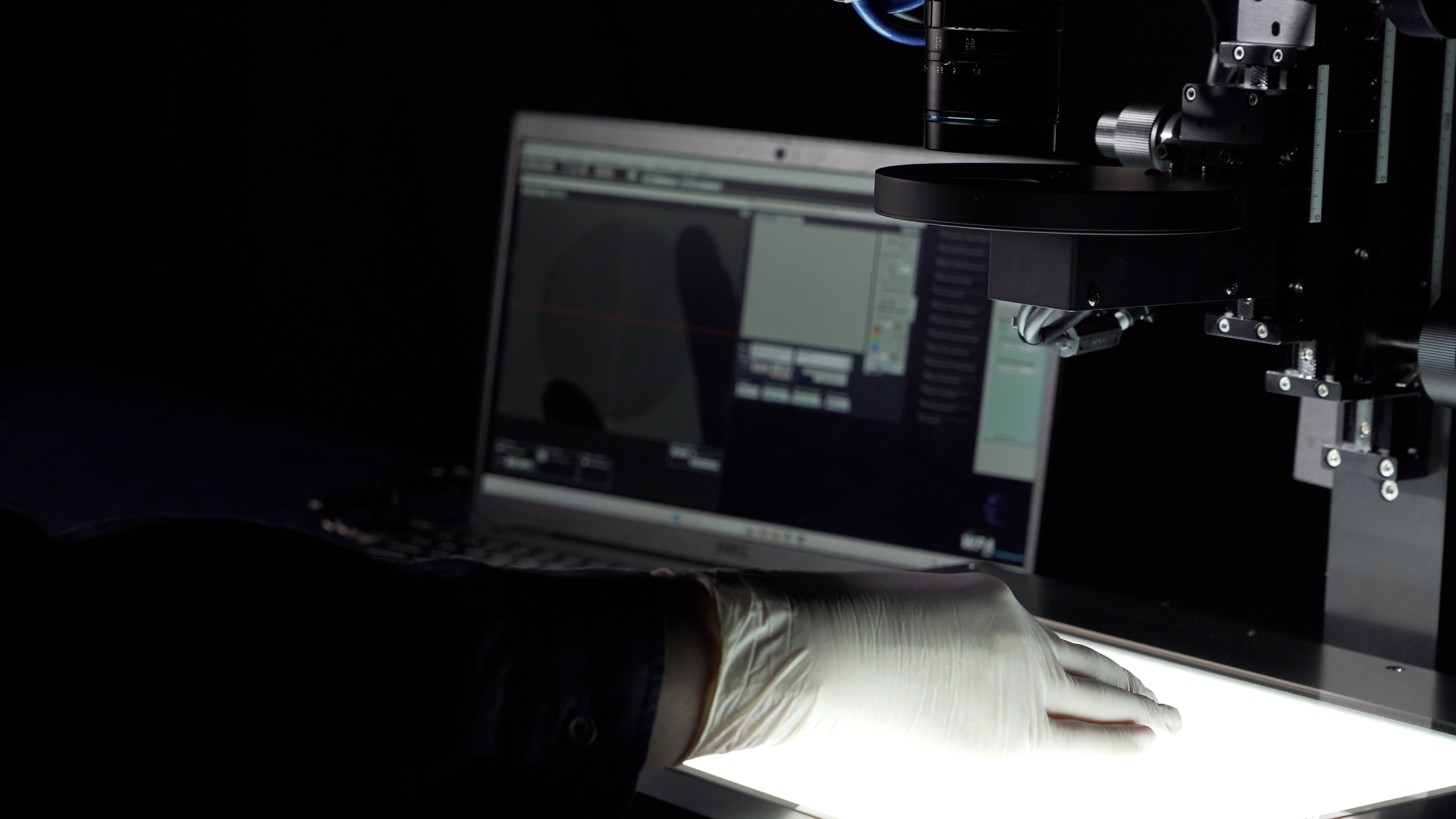

WPA Series는 렌즈 교체가 가능하며, 줌 렌즈를 통해 작은 샘플을 확대해 측정 평가를 지원합니다. 이를 통해 소형 제품 측정과 복잡한 형상 부분의 확대 관찰이 가능합니다.

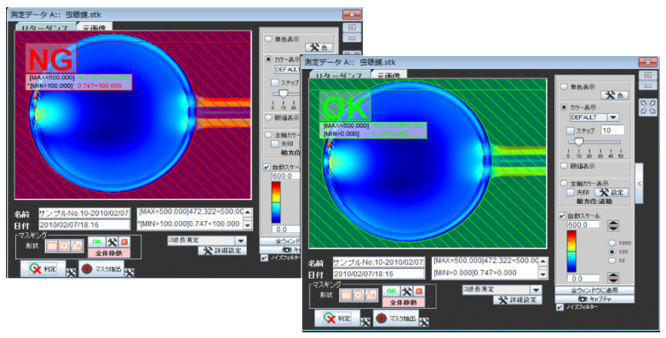

렌즈 분석 기능과 연동하여 사용자가 설정한 조건으로 측정하고, 자동으로 양·불 판정을 진행할 수 있습니다.

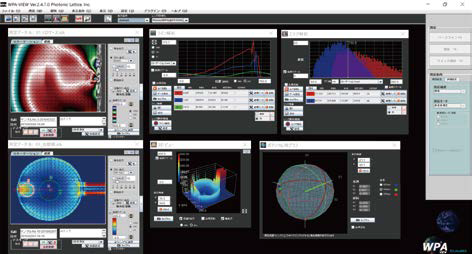

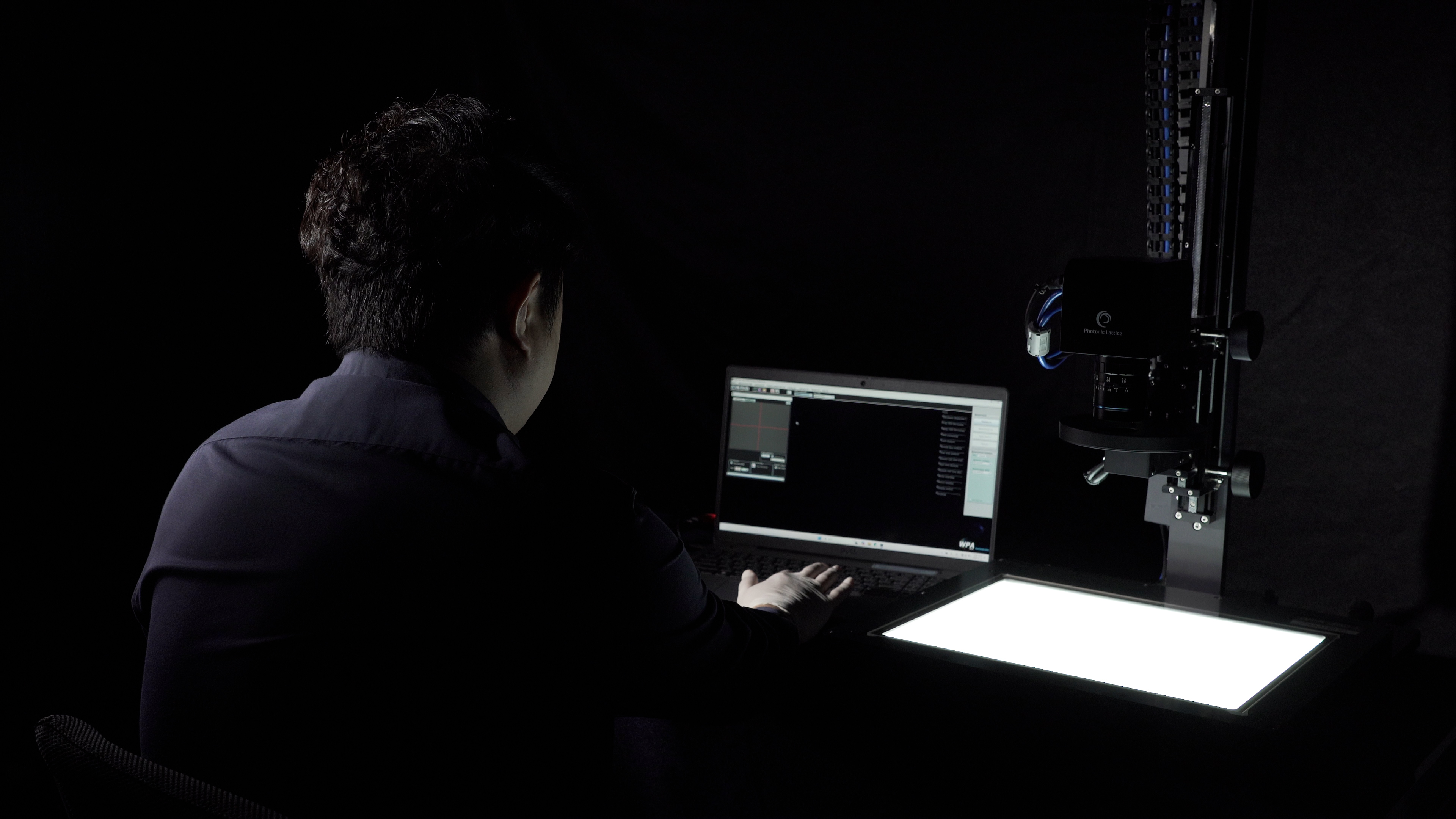

Photonic Lattice WPA Series - 기기 전용 소프트웨어
WPA Series의 전용 소프트웨어는 계측 시간을 거의 0초에 가깝게 단축하여 신속한 검사를 실현합니다.
이 외에도 협소한 공간의 생산라인에서 장치를 외부에서 조작하기 위한 옵션 소프트웨어를 별도로 제공하고 있습니다. 상담이 필요한 영역입니다.
이러한 소프트웨어를 통해 사용자는 생산라인에서도 자동 측정을 진행할 수 있어 범용성이 매우 크다고 볼 수 있습니다.
Photonic Lattice WPA Series - 대표 측정 소재
WPA Series는 플라스틱 사출품 등과 같이 빛이 투과되는 재료(30,000nm 이하의 위상차)인 렌즈, 유리, 수지성형품, 필름, 유기고분자, 셀룰로오스 화이버, 액정, 섬유, 탄소재료, GaN 웨이퍼의 내부 응력과 배향 구조를 실시간으로 계측할 수 있습니다.
| 대표 측정 소재 | 측정 및 활용 내용 |
|---|---|
| 렌즈 | · 글래스 렌즈, 수지 성형 렌즈, VR고글용 렌즈, fθ 렌즈, 조합 렌즈의 광학 왜곡 평가 · 사출 조건과 금형 온도, 게이트 형상 등의 평가 및 조정으로 응력 저감에 활용 · VR고글용 렌즈, fθ 렌즈 등의 복굴절에 의해 상의 열화가 발생하는 위상차가 큰 렌즈의 성능 개선에도 효과 |
| 유리 | · 응력 분포와 레이저 가공으로 응력 발생 상황 등을 정량 평가 · 변조 전달함수(MTF)와 투과율 등의 광학성능저하와 깨짐의 원인이 되는 잔류응력분포의 가시화, 평가용으로 활용 · 유리 관통전극(TGV) 기판과 같은 작은 위상차의 재료 평가 가능 |
| 수지성형품 (플라스틱 등) |
· 위상차 분포는 성형 조건의 차이를 민감하게 반영하기 때문에 공정 관리에 유용 · 균열의 원인인 잔류응력을 제거하기 위한 어닐링 처리의 효과 데이터 도출 가능 · 자동차의 메터 커버 등 금형이 필요한 수지성형품 측정 |
| 필름 | · 투명 필름의 위상차 분포를 간단하게 정량 데이터화 · 표시 범위 조정 시, 작은 무라가 강조되어 식별 가능 |
| Wafer | · WPA 고위상차 옵션 기능으로 10000nm에 가까운 고위상차 필름의 평가도 정확하게 측정 가능 · GaN(Gallium nitride) 질화갈륨 웨이퍼 등의 결정 전위, 결정 결함 · 가공 왜곡 등을 비파괴로 측정. 큰 범위에서 미세한 범위까지 폭넓게 측정 |
| 유기고분자 | · 바이오·의료분야의 콜라겐과 슬라이스 된 뼈 등 · WPA를 통해 배향 평가된 관찰 대상의 정보를 정량화, 시각화 가능 |
대통령상 수상 소재 측정장비, WPA-300L
WPA Series의 대표 모델인 WPA-300L은 정밀 측정 기능을 인정받아 2024 대한민국 산업기술 R&D대전 대통령상인 LG화학 이축연신 폴리에틸렌(BOPE) 소재 개발에 기여하였습니다.
이즈소프트는 일본 Photonic Lattice와 함께
유리·플라스틱·투명사출품·렌즈·화장품·시멘트 분야 등 소재 품질 개선에 앞장서고 있습니다.
Photonic Lattice 한국 공식 대리점 이즈소프트와 함께 소재 개선과 생산 수율을 높여보세요.
