복굴절계측기ㅣ응력측정을 통한 TGV 유리기판 소재 개선 장비 PA-300
TGV 유리기판 응력을 고 해상도로 정량화하다
초고속 복굴절 계측 솔루션, PA-300 시리즈
📌 이 글에서 알 수 있는 것
1. PA 시리즈로 측정한 유리기판 측정 데이터
2. PA 시리즈 제품 라인업
TGV(Through Glass Via)란 유리기판에 미세한 홀을 정밀하게 가공해 전기적 연결을 구현하는 고부가가치 공정입니다.
하지만 유리라는 소재 특성상, 가공 과정에서의 응력 집중, 미세 크랙, 잔류 응력이 제품 신뢰성에 치명적인 영향을 미칩니다.
PA-300 시리즈는 이러한 문제를 사전에 분석하고, 공정 최적화를 위한 데이터를 제공하는 복굴절 기반 초고속 응력 측정 시스템입니다.
TGV 공정에서 가장 중요한 품질 포인트 중 하나는 홀 주변의 응력 분포입니다.
PA-300 시리즈는 편광 이미지 센서를 기반으로 복굴절 정보를 초고속으로 수집해
라인 분석, 영역 분석, 픽셀별 정량 추출(CSV) 기능으로 가공 공정 전후의 응력을 비교 분석 할 수 있습니다.
이러한 기능은 단순한 ‘불량 유무’를 판단하는 수준을 넘어서, 어디에서 문제가 시작됐는지,
어떤 가공조건이 응력에 영향을 미쳤는지 등 제품 개발 및 품질 개선에 필수적인 인사이트를 제공합니다.
TGV 유리기판의 사이즈와 레이아웃, 가공 조건은 업체마다 다양합니다.
PA-300 시리즈는 이러한 니즈에 맞춰 30x36mm부터 480mm까지 폭넓은 대응이 가능합니다.
[제품 브로셔 다운로드 받기]
PA 시리즈는 하드웨어뿐 아니라 소프트웨어 옵션도 매우 풍부합니다.
이 모든 기능이 결합되어, 단순한 계측 장비를 넘어 종합 품질 분석 시스템으로서의 역할을 수행합니다.
초고속 복굴절 계측 솔루션, PA-300 시리즈
📌 이 글에서 알 수 있는 것
1. PA 시리즈로 측정한 유리기판 측정 데이터
2. PA 시리즈 제품 라인업
TGV(Through Glass Via)란 유리기판에 미세한 홀을 정밀하게 가공해 전기적 연결을 구현하는 고부가가치 공정입니다.
하지만 유리라는 소재 특성상, 가공 과정에서의 응력 집중, 미세 크랙, 잔류 응력이 제품 신뢰성에 치명적인 영향을 미칩니다.
PA-300 시리즈는 이러한 문제를 사전에 분석하고, 공정 최적화를 위한 데이터를 제공하는 복굴절 기반 초고속 응력 측정 시스템입니다.
|
✅ 1 :: PA-300 시리즈 소개
|

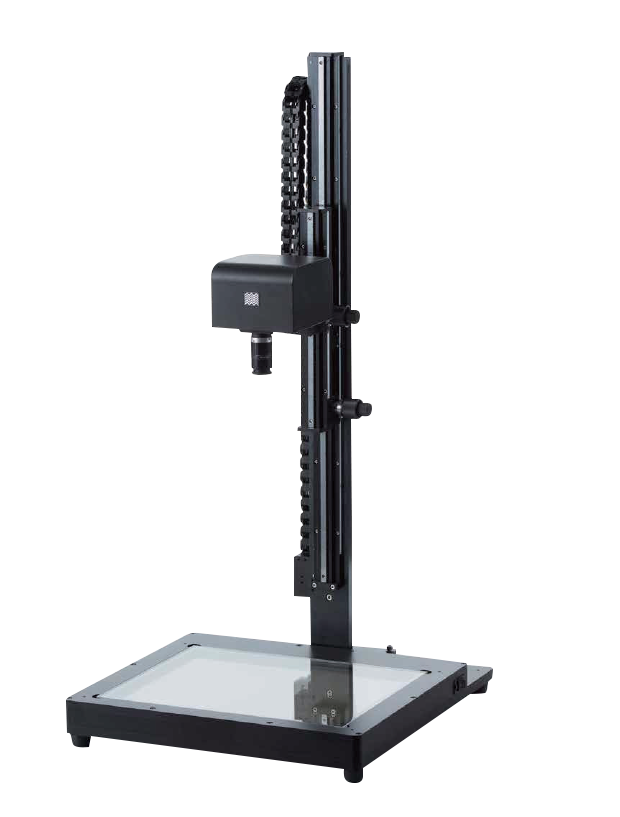

| 포토닉래티스 PA-300L 제품 특징 | |
| 높은 해상도 | 줌 렌즈로 복잡한 형상 부분의 확대 관찰 가능 |
| 빠른 측정 속도 | 초고속 편광 이미지 센서 탑재로 타사 장비 대비 1,000배 빠른 측정 가능 |
| 응력 데이터 정량화 | 어닐링 가공 전/후 응력을 픽셀별 데이터로 추출하여 정량화 가능. |
| 대면적 측정 | 기존의 점 측정이 아닌 면으로 스캔하여 측정 |
| ✅ 2 :: 가공된 ‘홀’ 하나하나에 걸리는 응력, 한눈에 확인 가능 |
TGV 공정에서 가장 중요한 품질 포인트 중 하나는 홀 주변의 응력 분포입니다.
PA-300 시리즈는 편광 이미지 센서를 기반으로 복굴절 정보를 초고속으로 수집해
라인 분석, 영역 분석, 픽셀별 정량 추출(CSV) 기능으로 가공 공정 전후의 응력을 비교 분석 할 수 있습니다.
이러한 기능은 단순한 ‘불량 유무’를 판단하는 수준을 넘어서, 어디에서 문제가 시작됐는지,
어떤 가공조건이 응력에 영향을 미쳤는지 등 제품 개발 및 품질 개선에 필수적인 인사이트를 제공합니다.
| 측정 데이터 | 분석 결과 |
 |

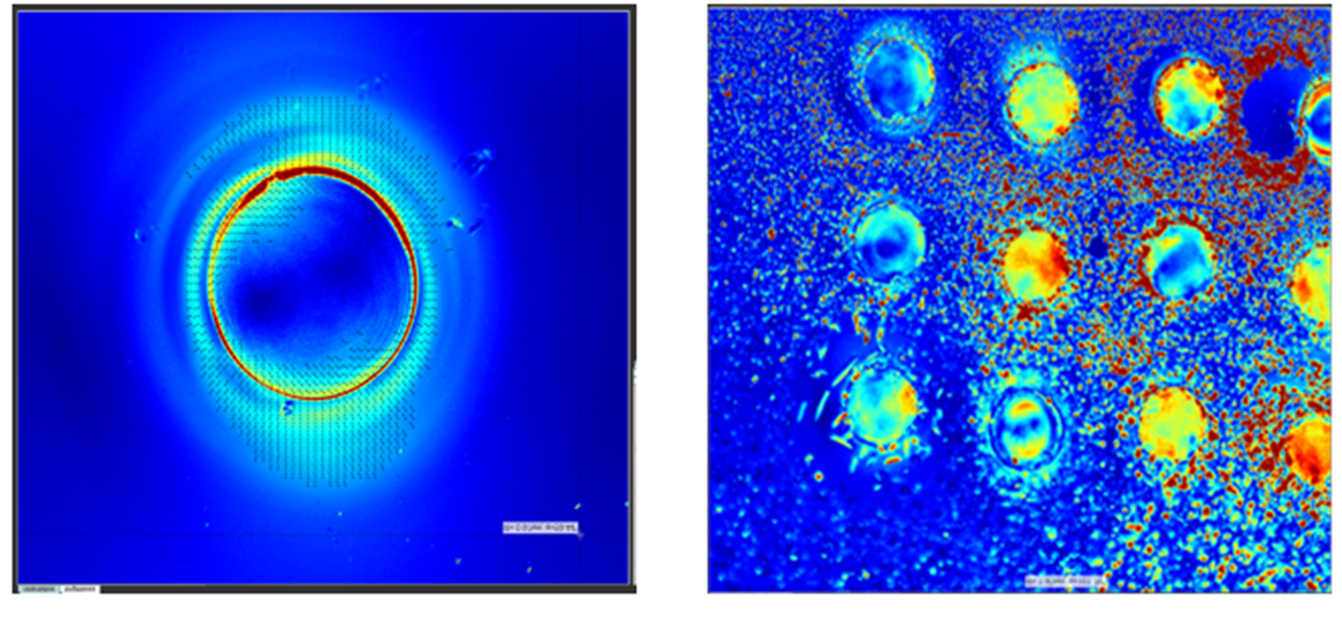

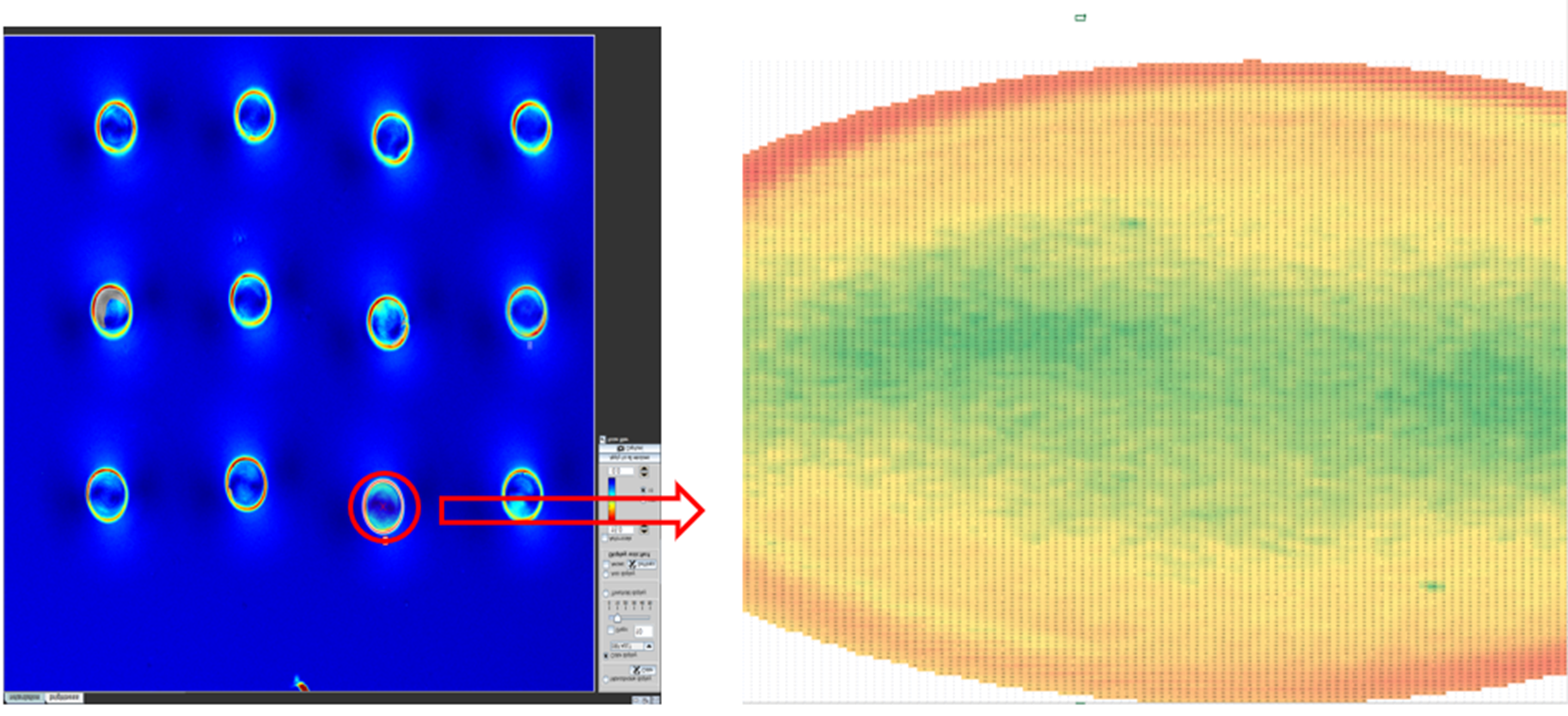

각 홀의 응력 분포 가시화 세기·형상·위치에 따른 응력 차이를 컬러맵으로 확인 공정 이후에도 유리기판 내부에 남은 응력을 픽셀 단위로 확인 가능 |
 |

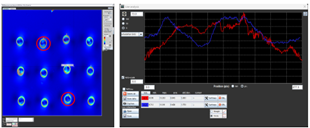

라인 분석 원하는 곳을 선을 그어 각 선이 위치한 곳의 응력값을 최소/최대/평균값으로 추출해 그래프로 비교 |
 |
영역 분석 사각형/원형 등 임의의 면적을 지정해 최소/최대/평균 응력값 분석 |
 |
픽셀 기반 CSV 추출 측정 완료된 데이터에서 원하는 부분의 데이터를 지정하여 정량화 가능(위상차, 응력 값) |
| ✅ 3 :: 제품 크기와 분석 환경에 따른 다양한 라인업 |
TGV 유리기판의 사이즈와 레이아웃, 가공 조건은 업체마다 다양합니다.
PA-300 시리즈는 이러한 니즈에 맞춰 30x36mm부터 480mm까지 폭넓은 대응이 가능합니다.
| 제품 이미지 | 모델명 | 측정 범위 |
 |
PA-300 | 낮은 위상차의 경우 표준 유형 30x36mm ~ 100x133mm |
 |
PA-300-L | 낮은 위상차의 경우 큰 유형 37x44mm ~ 240x320mm |
 |

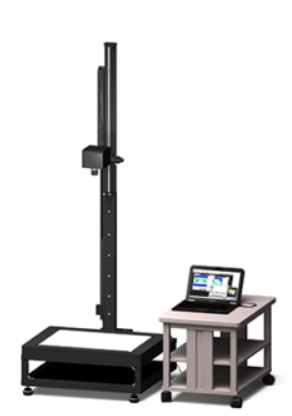

PA-300-XL | 낮은 위상차의 경우 초대형 유형 242x290mm ~ 260x480mm |
 |
PA-300-MT | 낮은 위상차의 경우 작은 유형 약 37×44mm (설정 조건에 따라 상이) |
 |

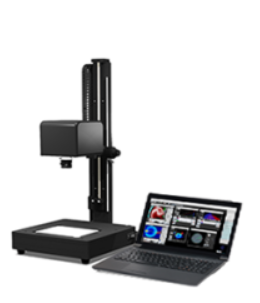

PA micro | 낮은 위상차의 경우 현미경 유형 약 140×170μm ∼ 약 3.5×4.2mm |
[제품 브로셔 다운로드 받기]
| ✅ 4 :: 양불 자동 판정부터 푸앙카레구 분석까지, 소프트웨어 옵션도 강력 |
PA 시리즈는 하드웨어뿐 아니라 소프트웨어 옵션도 매우 풍부합니다.
이 모든 기능이 결합되어, 단순한 계측 장비를 넘어 종합 품질 분석 시스템으로서의 역할을 수행합니다.
- 양불 자동 판정: 사용자가 지정한 기준으로 자동 판정
- 푸앙카레구 시각화: 편광 상태의 분포를 입체적으로 시각화
- 3D 분석: 복합적인 불량 요인 분석에 탁월
📌(주)이즈소프트는 일본 Photonic Lattice와 함께
필름/렌즈/유리기판 소재를 복굴절계측기로 개선하고 있습니다.
📌Photonic Lattice 한국 공식 대리점 (주)이즈소프트와 함께
귀사의 맞춤형 측정 솔루션을 확인 하세요.
