FLUXIM
Simulation Software for Solar Cells & LEDs

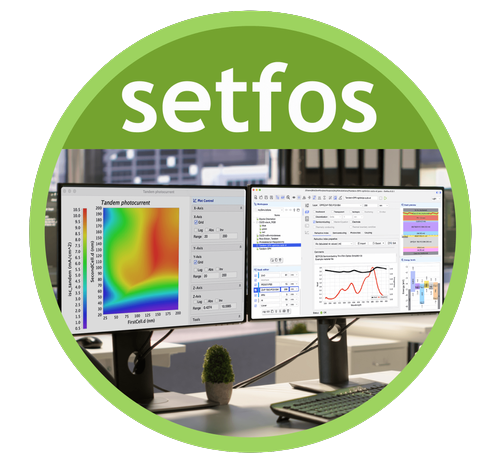

SETFOS
OLED·페로브스카이트 태양전지·광검출기 등 유기 및 무기 박막 소자의 광학·전기 특성을 1D 시뮬레이션으로 정밀 설계·분석합니다.
📄 브로셔 다운로드
About SETFOS
SETFOS란?
5가지 핵심 모듈 — 흡수·전기·광학·방출·열을 하나의 통합 시뮬레이션으로
SETFOS는 OLED, 페로브스카이트 태양전지 등 유기 및 무기 박막 소자의 광학 및 전기적 특성을 설계하고 분석하는 1D 시뮬레이션 프로그램입니다.
소자의 적층 구조를 기반으로 전하와 빛의 거동을 정밀 계산해, 실제 실험 횟수를 줄이고 R&D 효율을 극대화합니다.
지난 20년 이상 산업 및 학계에서 200편 이상의 과학 출판물로 검증된 신뢰성 있는 솔루션입니다.
장점 1
🎯
Optimization Toolbox
최적화 툴박스로 소자 성능을 개선하거나 물리 파라미터를 추출
장점 2
📊
Parameter Sweep
물질 파라미터를 스윕(sweep)하여 소자 성능에 미치는 영향 분석
SETFOS 도입 장점
⚙️
실제 구동 환경 모사
주변 대기 온도, 대류 열전달 계수 등 현실적인 경계 조건을 반영해 소자 특성을 분석합니다.
⏱️
개발 비용·시간 단축
시뮬레이션으로 최적 구조를 먼저 도출해 반복 실험 부담을 줄이고 R&D 의사결정을 빠르게 지원합니다.
🔗
광·전기·열 통합 시뮬레이션
소자 내부의 전하 이동, 비발광 재결합 및 광학적 거동 계산과 함께 발열 현상을 하나의 모델로 연동하여 계산합니다.
🧩
LAOSS 연동 확장성
SETFOS의 1D 열 발생 데이터를 LAOSS와 연동해 패널 전체의 2D Heat Map 분석까지 확장할 수 있습니다.
Modules

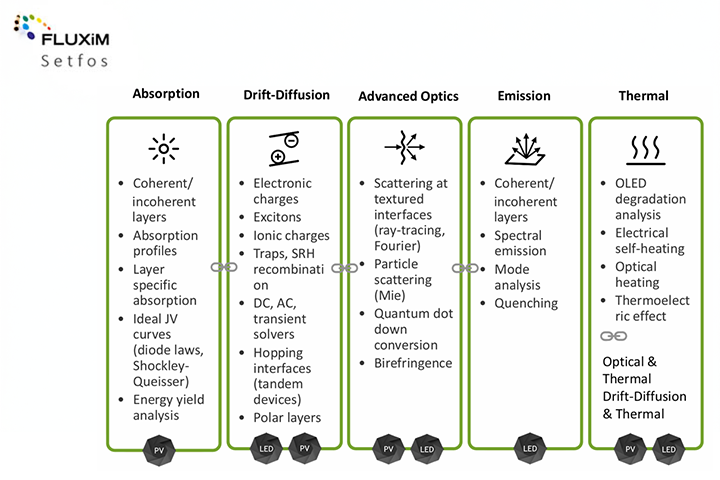

5가지 핵심 모듈
Absorption
Coherent/incoherent layer 분석, 층별 흡수 프로파일, 이상적 JV 곡선(Shockley-Queisser), 에너지 수율 분석
Drift-Diffusion
전자/이온 전하, 엑시톤, 트랩 및 SRH 재결합, DC·AC·Transient solver, 탠덤 소자 hopping interface
Advanced Optics
텍스처 인터페이스 산란(ray-tracing, Fourier), 입자 산란(Mie), 양자점 다운컨버전, 복굴절
Emission
Coherent/incoherent layer, 스펙트럼 방출, 광 모드(Mode) 분석, Quenching 효과
Thermal NEW
OLED 열화 분석, 전기적/광학적 self-heating, Thermoelectric 효과, 열원 모델링
DD + Thermal
DD 모듈 + Thermal 모듈 결합 시 가능한 분석
전기 모듈(DD)과 열 모듈(Thermal)을 함께 사용하면, 소자 구동 중 발생하는 전기-열 상호작용을 정밀하게 분석할 수 있습니다.
자체 발열 메커니즘 분석
(Self-heating)
✓소자 구동 시 발생하는 줄 발열(Joule heating)과 비방사 재결합(Non-radiative recombination)으로 인한 내부 온도 변화를 정밀 계산
소자 열화 및 수명 예측
(Degradation)
✓열 스트레스가 트랩(Trap) 생성과 전하 이동도에 미치는 영향을 분석하여, 고휘도에서의 효율 하락(Roll-off)과 소자 수명 저하를 모사
실제 구동 환경 모사
✓주변 대기 온도, 대류 및 복사 열전달 계수 등 현실적인 경계 조건(Boundary conditions)을 설정하여 실제 실험실 테스트 환경과 동일하게 구현
FAQ
열 모듈 FAQ
Thermal Module에 대해 자주 묻는 질문을 정리했습니다.
Q 01
열 모듈은 어떤 문제를 해결하나요?
Setfos 열 모듈은 OLED 및 태양전지와 같은 층상 반도체 소자에서 온도 상승, 열유속 및 발열 기여도를 정량화합니다.
Q 02
열 해석을 Drift-Diffusion 및 Optics 해석과 결합할 수 있나요?
네. Drift-Diffusion 모드와 Thermal 모드를 모두 활성화하면 self-consistently coupled simulation mode가 자동으로 활성화됩니다. 또한 열 모델은 흡수 모듈과 결합하여 광흡수로 인한 열 발생을 고려할 수 있습니다.
Q 03
어떤 경계조건을 지원하나요?
선택적 열용량을 포함한 고정온도, 대류 및 복사 경계조건을 지원합니다.
Q 04
어떤 파라미터가 필요한가요?
각 층별 열전도율 및 열용량, 그리고 경계조건의 정의가 필요합니다.
Q 05
교류 해석을 지원하나요?
네. 소신호 응답에서 온도에 의해 유도되는 특성을 연구하기 위해 교류 해석을 지원합니다.
Q 06
열 모듈은 어떤 추가 기능을 제공하나요?
열 효과를 모델링하는 것 외에도, 국부적인 결함 형성으로 인한 OLED 소자 열화를 시뮬레이션할 수 있도록 드리프트-확산 모드를 고급 모델로 확장합니다.
Applications
적용 디바이스
|
01
|
OLEDs 유기 발광 다이오드의 전하 주입부터 광 추출까지 전 과정 시뮬레이션. 발광층, 전극, 캐비티 구조 최적화에 활용됩니다. |
|
02
|
Perovskite Solar Cells 페로브스카이트 태양전지의 이온 거동, 히스테리시스, 안정성 분석. 신소재 기반 차세대 태양전지 설계에 활용됩니다. |
|
03
|
Tandem Solar Cells 탠덤 태양전지의 전기-광학 통합 시뮬레이션 및 최적화. Current matching 분석을 통한 최적 두께 도출에 활용됩니다. |
|
04
|
페로브스카이트 LED 페로브스카이트 LED의 전기·광학 특성 분석. 차세대 디스플레이 발광 소자 연구에 활용됩니다. |
|
05
|
Photodetectors 광검출기의 응답 특성 및 양자효율 시뮬레이션. 센서 및 이미지 디바이스 개발에 활용됩니다. |
Trusted By
학계 및 산업 파트너의 신뢰
SETFOS는 전 세계 유수의 연구기관과 차세대 광전자 소자 기업으로부터 검증된 시뮬레이션 솔루션입니다.
🎓
Academia
전 세계 연구기관
차세대 광전자 소자 학술 연구 활용
🏭
Industry
글로벌 소자 제조사
OLED, 태양전지, 광검출기 R&D
📚
Publications
200+ 편 검증 연구
지난 20년간 산업·학계 출판물
Free Trial
SETFOS 1개월 무료 체험판 지원
FLUXiM은 OLED·태양전지·광검출기 등 차세대 광전자 소자 연구자를 대상으로
SETFOS 6.0의 모든 모듈(전기·광학·열 등)을 1개월간 제한 없이 사용 가능한 무료 라이선스를 지원합니다.
국내 공식 파트너 (주)이즈소프트를 통해 기술 상담 및 라이선스 발급을 지원받으실 수 있습니다.
